Engrenage conique hélicoïdal personnalisé Ruida de haute précision pour accessoires de réducteur de concasseur

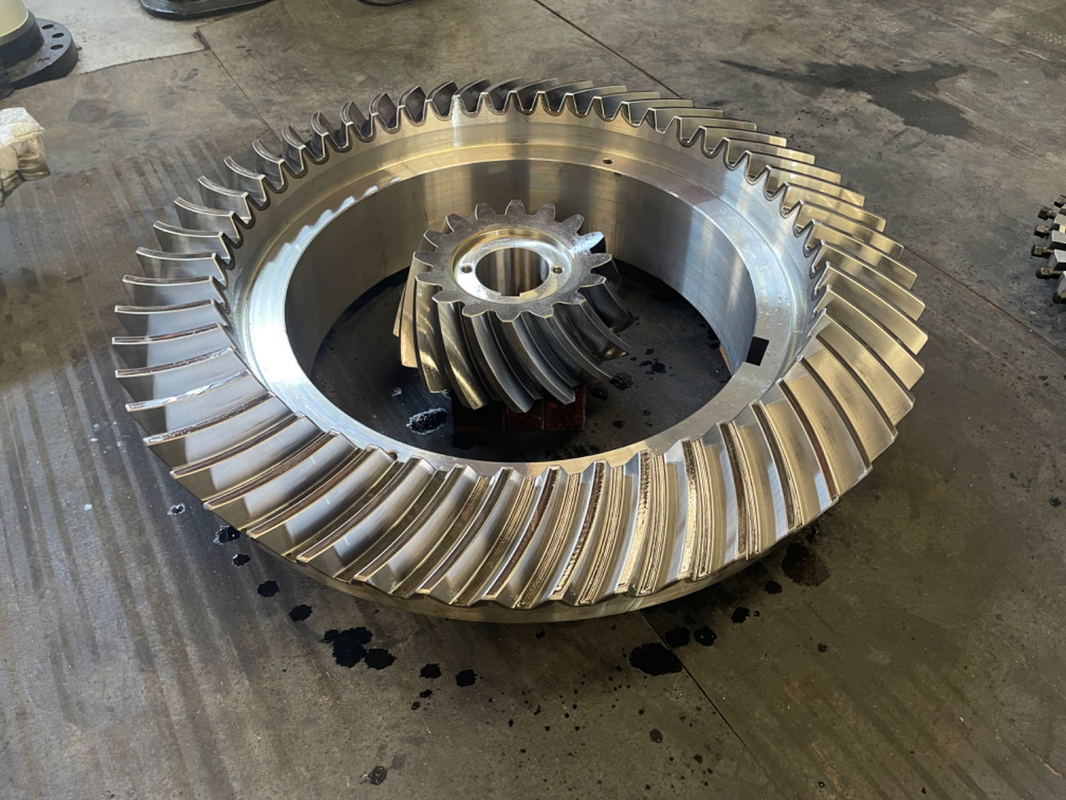

Ensemble d'engrenages coniques hélicoïdaux – Solution de transmission d'angle droit de haute précision
L'ensemble d'engrenages coniques hélicoïdaux représente le summum de l'ingénierie de précision dans les composants de transmission de puissance. Composé d'un engrenage conique hélicoïdal et d'un arbre pignon, cet ensemble est conçu pour un transfert de couple fluide et efficace à des angles de 90° (principalement), ce qui le rend indispensable pour les applications exigeant une grande précision, un faible bruit et une durabilité robuste.
Excellence Technique
Conception et géométrie : Les dents hélicoïdales présentent un profil incurvé qui s'engrène progressivement, réduisant les charges d'impact et minimisant le bruit de fonctionnement. Cette conception hélicoïdale permet également une capacité de charge plus élevée par rapport aux alternatives à denture droite.
Matériau et dureté : Fabriqués en acier allié de première qualité, les engrenages subissent un traitement thermique de précision (par exemple, cémentation, trempe) pour atteindre une dureté superficielle de HRC 58-63, garantissant une résistance exceptionnelle à l'usure et à la fatigue.
Précision de fabrication : En utilisant des technologies avancées de découpe, de rectification et de raclage d'engrenages CNC, notre ensemble d'engrenages répond aux normes DIN3965 classes 5-8 pour le profil de dent, le pas et la finition de surface, garantissant un engrenage sans faille et une fiabilité à long terme.
Scénarios d'application :
1. Machines de construction : Les ensembles d'engrenages coniques sont utilisés dans les essieux arrière des camions miniers, les réducteurs de broyeurs verticaux de ciment, etc. ;
2. Machines minières : Les ensembles d'engrenages sont utilisés dans les concasseurs à cône à ressort et hydrauliques, les concasseurs giratoires et les alimentateurs, etc. ;
3. Équipements industriels : Les ensembles d'engrenages sont utilisés dans les robots, les machines-outils robustes, les boîtes de vitesses et les réducteurs, etc. ;
4. Ingénierie marine et offshore : Les ensembles d'engrenages coniques sont utilisés dans les systèmes de propulsion d'hélices de navires, etc. ;
5. Industrie chimique et pétrolière : Les ensembles d'engrenages coniques sont utilisés dans les tables rotatives des plateformes de forage pétrolier ;
6. Chemins de fer : Les ensembles d'engrenages coniques sont utilisés dans les systèmes de transmission des trains à grande vitesse, des trains à grande vitesse et des locomotives, etc.
| Module |
1 ~ 45 |
| Nombre de dents |
6 ~ 120 |
| Angle de l'arbre |
90° (personnalisable) |
| Classe de précision |
Din 3965 Grade 4 ~ 9 |
| Matériau |
20CrMnTi, 20Cr2Ni4A, 42CrMo, 18CrNiMo7-6 |
| Traitement thermique |
Cémentation et trempe, revenu, trempe par induction |
| Dureté de surface |
HRC 58 ~ 62 |
| Angle d'hélice |
15° ~ 45° |
| Rendement |
≥97% |
| Vitesse max. |
≤10000 tr/min |
Personnalisation :
Services de personnalisation de produits pour engrenages coniques :
Nom de marque : Ruida
Numéro de modèle : Sur mesure
Certification : ISO9001
Quantité minimale de commande : 1 jeu
Prix : Dépend des dessins
Détails d'emballage : Boîte en contreplaqué
Délai de livraison : 45-60 jours
Conditions de paiement : 50% T/T, 50% T/T avant expédition
Capacité d'approvisionnement : 5000 jeux/an
Application : Transmission de puissance et contrôle de mouvement
Jeu : Dépend de la taille
Module : Personnalisation
Type de montage : Alésage droit ou alésage conique
Diamètre de l'alésage : Dépend de la taille
FAQ
1. Quels produits fabriquez-vous ?
Nous sommes spécialisés dans les engrenages coniques et autres composants de transmission industrielle, y compris les engrenages coniques hélicoïdaux, les engrenages coniques droits, les engrenages droits, les engrenages hélicoïdaux, les engrenages à vis sans fin, les engrenages à grand module, les grandes couronnes dentées, les grands engrenages personnalisés et les arbres d'engrenage.
2. Fabriquez-vous des produits standard ou des engrenages personnalisés ?
Nous nous concentrons principalement sur la fabrication d'engrenages sur mesure. Pour fournir un devis précis et produire le bon engrenage, nous avons généralement besoin de votre dessin 2D, dessin 3D ou spécifications techniques détaillées telles que le module, le nombre de dents, le matériau, la dureté, les dimensions et les exigences d'application. Les engrenages sur notre site Web sont principalement à titre de référence, et la production est généralement basée sur les dessins du client.
3. Quelle est votre gamme de production ?
Notre capacité de fabrication comprend les engrenages coniques droits à grand module avec une plage de modules usinables de 12 à 40 mm et des diamètres de pièce de 150 à 1700 mm ; les engrenages coniques hélicoïdaux de haute précision avec une plage de modules usinables de 2 à 45 mm et des diamètres de 50 à 2300 mm ; et les engrenages cylindriques avec une plage de modules usinables de 1 à 25 mm et des diamètres de 50 à 2000 mm
4. Dans quelles industries vos engrenages sont-ils utilisés ?
Nos engrenages sont utilisés dans une large gamme d'applications de transmission industrielle et lourde. Sur la base des produits présentés sur le site, les applications typiques comprennent
les concasseurs, les réducteurs, les broyeurs verticaux de ciment et d'autres systèmes de machines industrielles qui nécessitent une transmission d'engrenages durable et précise.
