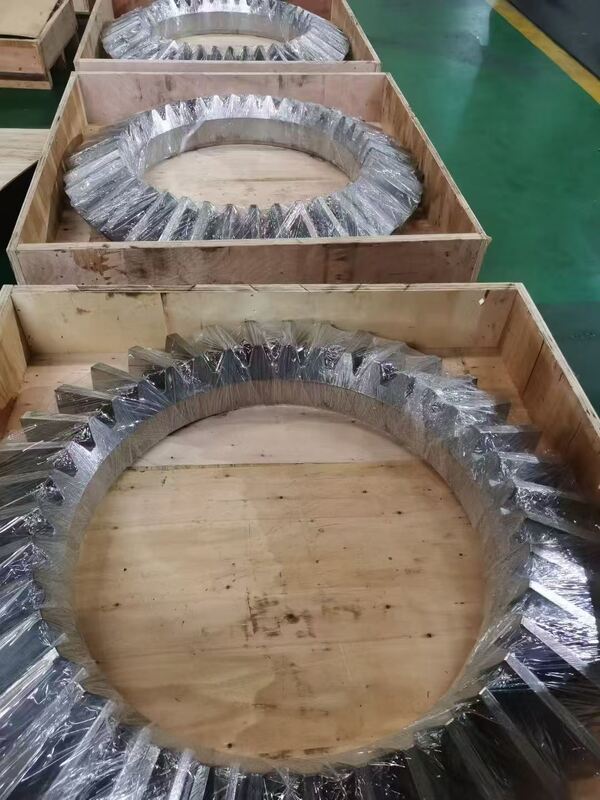

Grâce à des modules de grande taille, l'engrenage à bille industriel est très dur pour une utilisation lourde.

Engrenage conique à denture droite sur mesure, module large, acier de haute qualité, coulée d'engrenage conique large

Les engrenages coniques à denture droite sont des composants de transmission mécanique conçus pour la transmission de puissance entre deux arbres sécants. Leurs dents sont de forme linéaire, distribuées le long d'une surface conique, et facilitent le transfert de puissance à un angle spatial (typiquement 90°). Voici une description structurée de leurs caractéristiques principales :
I. Structure et principe de fonctionnement
Caractéristiques du profil de dent : Les dents de l'engrenage sont de forme linéaire, s'étendant le long des génératrices du cône ; les surfaces des dents sont planes et ne présentent aucune correction de courbure.
Mode d'engrènement : Les surfaces des dents s'engagent par contact ponctuel. Par conséquent, la transmission implique des forces d'impact relativement élevées, ce qui rend ces engrenages adaptés aux conditions de fonctionnement à basse vitesse et à faible charge.
Relation des axes : Les arbres d'entrée et de sortie se croisent. Bien qu'un angle d'intersection courant soit de 90°, cet angle peut être ajusté à d'autres valeurs en fonction des exigences spécifiques de conception.

II. Avantages de performance
Facilité de fabrication : Ces engrenages ne nécessitent pas d'équipement d'usinage de surface complexe ; ils peuvent être produits par des procédés simples de fraisage en forme ou de taillage, ce qui les rend bien adaptés à la production en petites et moyennes séries.
Facilité d'installation et de maintenance : Dotés d'une structure compacte, ces engrenages ont des exigences relativement souples en matière d'alignement d'installation, ce qui entraîne de faibles coûts de mise en service et de remplacement.
Rentabilité élevée : Les coûts des matériaux et de traitement sont nettement inférieurs à ceux des engrenages coniques hélicoïdaux, ce qui en fait le choix privilégié pour des solutions de transmission économiques.
III. Matériaux et traitement thermique
Types de matériaux : La grande majorité des engrenages coniques à denture droite produits par notre société sont utilisés dans les concasseurs coniques. Nos capacités de traitement couvrent une plage de modules de 12 à 36 mm et une plage de diamètres de 200 à 1700 mm. Selon les formes et les exigences spécifiques, les grandes couronnes sont coulées ou forgées en acier à carbone moyen (par exemple, 40Cr, 42CrMo, 34CrNiMo6) et subissent ensuite un durcissement par induction à moyenne fréquence. Les petits pignons sont forgés en acier à faible teneur en carbone (par exemple, 20CrMnTi, 20CrMnMo, 17CrNiMo6) et subissent des traitements de cémentation et de trempe.
